ლითიუმის ბატარეების შესწავლისას, თქვენ ალბათ ნახეთ ტერმინების სერია და პარალელურად ნახსენები. ხშირად ვიღებთ კითხვას, "რა განსხვავებაა სერიასა და პარალელს შორის", "შეუძლია ᲧᲕᲔᲚᲐ ᲔᲠᲗᲨᲘ ბატარეები დაკავშირებულია სერიით ”და მსგავსი კითხვები. ეს შეიძლება დამაბნეველი იყოს, თუ საერთოდ არ ხარ ლითიუმის ბატარეები ან ბატარეები, მაგრამ იმედი მაქვს, რომ ჩვენ შეგვიძლია მისი გამარტივება.
დავიწყოთ დასაწყისში… თქვენი ბატარეის ბანკი. ბატარეის ბანკი არის ორი ან მეტი ბატარეის ერთმანეთთან დაკავშირების შედეგი ერთი აპლიკაციისთვის (ე.ი. იალქანი). რას ასრულებს ერთზე მეტი ბატარეის შეერთება? ბატარეების შეერთებით, თქვენ გაზრდით ძაბვას ან ამპორტს სიმძლავრეს და ზოგჯერ ორივე, საბოლოოდ, მეტ ენერგიასა და / ან ენერგიას იძლევა.
პირველი რაც თქვენ უნდა იცოდეთ არის ის, რომ არსებობს ორი ან მეტი ბატარეის წარმატებით დასაკავშირებლად ორი ძირითადი გზა: პირველს ეწოდება სერიის კავშირი, ხოლო მეორე ეწოდება პარალელურ კავშირს.
სერიის კავშირები ჩართვა 2 ან მეტი ბატარეის ერთმანეთთან დაკავშირებით ვოლტაჟი ბატარეის სისტემაში, მაგრამ ინარჩუნებს იგივე amp- საათის რეიტინგს. გაითვალისწინეთ სერიის კავშირებში, თითოეულ ბატარეას უნდა ჰქონდეს იგივე ძაბვა და სიმძლავრის ნიშანი, ან შეგიძლიათ დასრულდეთ ბატარეის დაზიანება. ბატარეების სერიის დასაკავშირებლად, თქვენ აკავშირებთ ერთი ბატარეის პოზიტიურ ტერმინალს სხვის უარყოფითზე, სანამ არ მიიღებთ სასურველ ძაბვას. ბატარეების სერიის დატენვისას, თქვენ უნდა გამოიყენოთ დამტენი, რომელიც შეესაბამება სისტემის ძაბვას. ჩვენ გირჩევთ, დატენოთ თითოეული ბატარეა ინდივიდუალურად, მრავალ ბანკის დამტენით, რომ არ მოხდეს ბატარეებს შორის დისბალანსი.

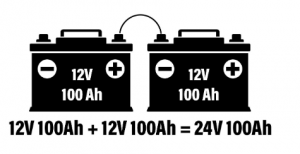

ქვემოთ მოცემულ სურათში ორია 12V ბატარეები უკავშირდება სერიას, რომელიც ამ ბატარეის ბანკს 24V სისტემად აქცევს. თქვენ ასევე ხედავთ, რომ ბანკს კვლავ აქვს საერთო ტევადობის რეიტინგი 100 აჰ.
პარალელური კავშირები ჩართეთ 2 ან მეტი ბატარეის ერთმანეთთან დაკავშირება ამპ-საათის გასაზრდელად ტევადობა ბატარეის ბანკის, მაგრამ თქვენი ძაბვის იგივე რჩება. ბატარეების პარალელურად დასაკავშირებლად, დადებითი ტერმინალები ერთმანეთთან კაბელის საშუალებითაა დაკავშირებული და უარყოფითი ტერმინალები სხვა კაბელთან არის დაკავშირებული, სანამ არ მიაღწევთ თქვენს სასურველ სიმძლავრეს.
პარალელური კავშირი არ გულისხმობს თქვენს ბატარეებს ელექტროენერგიის სტანდარტულ ძაბვის გამომუშავებაზე დაუშვას, არამედ გაზრდის ხანგრძლივობას, რისთვისაც მას შეეძლო ელექტრული აპარატურა. მნიშვნელოვანია აღინიშნოს, რომ ბატარეების დატენვისას, რომლებიც პარალელურად არის დაკავშირებული, ამპ-საათის გაზრდის სიმძლავრე შეიძლება მოითხოვდეს დატენვის უფრო ხანგრძლივ დროზე.

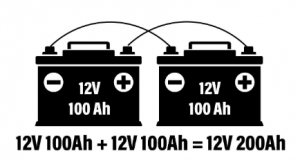

ქვემოთ მოცემულ მაგალითში გვაქვს ორი 12 ვ ბატარეა, მაგრამ ხედავთ ამპ-საათების ზრდას 200 აჰმად.
ახლა ჩვენ ვკითხულობთ კითხვას, "შეიძლება თუ არა ყველა ერთ ბატარეასთან დაკავშირება სერიულად ან პარალელურად?"
სტანდარტული პროდუქტის ხაზი: ჩვენი სტანდარტული ლითიუმის ბატარეები შეიძლება იყოს საკაბელო ან სერიით ან პარალელურად, იმისდა მიხედვით, თუ რას აპირებთ თქვენს კონკრეტულ პროგრამაში. მთლიანი მონაცემების ერთი ფურცელი მიუთითებს ბატარეების რაოდენობაზე, რომელთა სერიაც დაკავშირება შესაძლებელია მოდელის მიხედვით. ჩვენ, ჩვეულებრივ, ჩვენს სტანდარტულ პროდუქტზე პარალელურად მაქსიმუმ 4 ბატარეას ვურჩევთ, თუმცა შეიძლება არსებობდეს გამონაკლისები, რაც თქვენს აპლიკაციაშია დამოკიდებული.
მაღალი შესრულების სერია: HP სერიის ბატარეები დაკავშირებულია მხოლოდ პარალელურად.
InSight სერია: InSight ბატარეები შეიძლება მხოლოდ პარალელურად იყოს დაკავშირებული და პარალელურად 10 – მდე ბატარეის საშუალებას იძლევა.
მნიშვნელოვანია გესმოდეთ განსხვავება პარალელური და სერიის კონფიგურაციებს შორის და მათი ეფექტის შესახებ თქვენს ბატარეის ბანკის შესრულებაზე. თუ თქვენ ეძებთ ძაბვის გაზრდას ან ამპორტში სიმძლავრის გაზრდას, ამ ორი კონფიგურაციის ცოდნა ძალზე მნიშვნელოვანია თქვენი ლითიუმის ბატარეის მაქსიმალური და მაქსიმალური შესრულებისთვის.
