18650 ლითიუმის ბატარეის კავშირი

2020-09-28 01:37

ბატარეების ფაქტობრივი გამოყენებისას ხშირად საჭიროა მაღალი ძაბვის და დიდი დენის არსებობა, რომელთაც სჭირდებათ სერიულად ან პარალელურად რამდენიმე ერთეული ბატარეის შეერთება (ან ორივე), ჩვენ მას ბატარეის შეკვრას ვუწოდებთ. 18650 ლითიუმის ბატარეის შეფუთვას გარკვეული სტანდარტი სჭირდება.

სერია 18650 ბატარეა: როდესაც 18650 ლითიუმის მრავალჯერადი ბატარეა სერიულად არის დაკავშირებული, ბატარეის ძაბვის ძაბვა არის მთლიანი ბატარეის ძაბვა, მაგრამ სიმძლავრე უცვლელი რჩება.

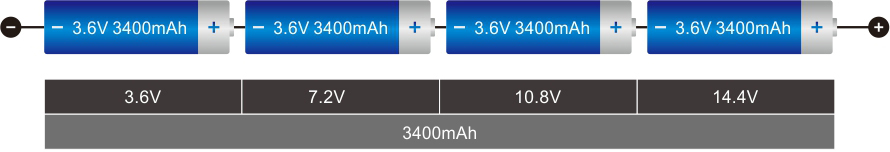

სქემატური დიაგრამა 18650-4S კავშირი

პარალელურად 18650 ბატარეა: თუ პარალელურად 18650 ლითიუმის ბატარეას დააკავშირებთ, შეგიძლიათ მიიღოთ მეტი ენერგია. ლითიუმის ბატარეის პარალელური კავშირი ინარჩუნებს ძაბვას მუდმივად, ხოლო სიმძლავრე იზრდება. მთლიანი სიმძლავრე არის ყველა ცალკეული ლითიუმის ელემენტების მთლიანი სიმძლავრის ჯამი.

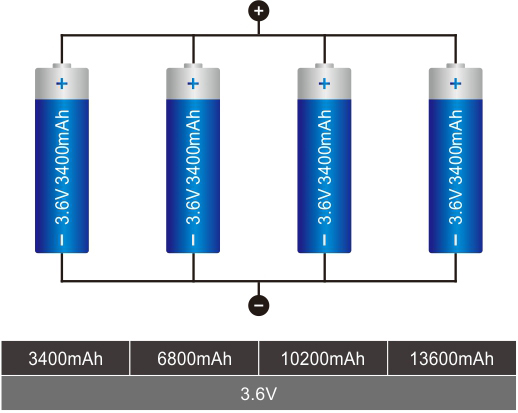

სქემატური დიაგრამა 18650-4P კავშირი

18650 ბატარეის სერია და პარალელური კავშირი: სერიის მეთოდი და პარალელური კავშირი არის სერიულად რამდენიმე ლითიუმის ბატარეის შეერთება და პარალელურად აკავშირებს ბატარეის კოლოფებს. ეს არა მხოლოდ აუმჯობესებს გამომავალ ძაბვას, არამედ სიმძლავრესაც.

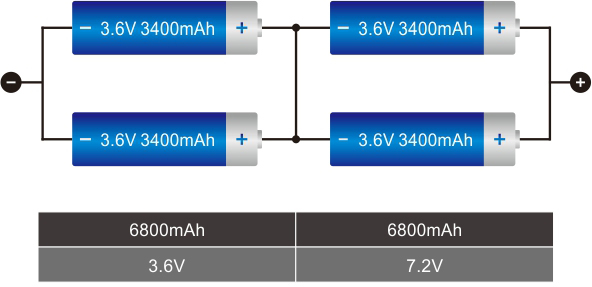

18650-2S2P კავშირის სქემა

  • სერია და პარალელური კავშირი ლითიუმის ბატარეები საჭიროა ბატარეის უჯრედის შესატყვისი.
    ლითიუმის აკუმულატორის შესაბამისობის სტანდარტები: ძაბვა10 მვ წინააღმდეგობა ≤5mΩ სიმძლავრე≤20 mA
  • ბატარეა იგივე ძაბვით
  • სხვადასხვა ბატარეებს აქვთ სხვადასხვა ძაბვა. პარალელურად შეერთების შემდეგ, მაღალი ძაბვის აკუმულატორი იტენება დაბალი ძაბვის ელემენტს, რომელიც ენერგიას ხარჯავს და შეიძლება ავარიებს მოჰყვეს.
  • იგივე სიმძლავრის ბატარეა
  • შეაერთეთ სხვადასხვა სიმძლავრის ელემენტები სერიულად. მაგალითად, იგივე აკუმულატორი შეიძლება განსხვავდებოდეს დაბერების ხარისხისგან. მცირე სიმძლავრის მქონე ბატარეები პირველ რიგში მთლიანად დაიცლება, შემდეგ გაიზრდება შიდა წინააღმდეგობა. თქვენ ასევე გჭირდებათ იგივე ბატარეის გამოყენება, თუ სერიულად დაუკავშირდებით. წინააღმდეგ შემთხვევაში, სხვადასხვა სიმძლავრის ბატარეების სერიულად შეერთების შემდეგ (მაგალითად, იგივე ელემენტი შეიძლება განსხვავდებოდეს დაბერების ხარისხით), მცირე სიმძლავრის მქონე ბატარეები პირველ რიგში მთლიანად დაიცლება, შემდეგ გაიზრდება შიდა წინააღმდეგობა.
  • ამ მომენტში, დიდი სიმძლავრის მქონე ბატარეები დაიცლება მცირე სიმძლავრის ბატარეების შიდა წინააღმდეგობით, შემდეგ კი უკუ დატენვა. ამ გზით, დატვირთვაზე ძაბვა მნიშვნელოვნად შემცირდება, ელემენტი ვერ იმუშავებს, ხოლო დიდი სიმძლავრის ელემენტი მხოლოდ მცირე სიმძლავრის ელემენტის ექვივალენტურია. გრძელვადიანმა გამოყენებამ შეიძლება გამოიწვიოს უბედური შემთხვევები.
  • აკუმულატორის შეფუთვა მოითხოვს თანმიმდევრულობის მაღალ ხარისხს (ტევადობა, შიდა წინაღობა, ძაბვა, განმუხტვის მრუდი, ციკლის სიცოცხლე).
  • ბატარეის კოლოფის ციკლი უფრო დაბალია ვიდრე ერთი ბატარეის.
  • სხვადასხვა ბატარეებს აქვთ სხვადასხვა ძაბვა. პარალელურად შეერთების შემდეგ, მაღალი ძაბვის აკუმულატორი იტენება დაბალი ძაბვის ელემენტს, რომელიც ენერგიას ხარჯავს და შეიძლება ავარიებს მოჰყვეს.
  • საჭიროა მისი გამოყენება შეზღუდულ პირობებში (დამუხტვა, დენის განმუხტვა, დატენვის რეჟიმი, ტემპერატურა და ა.შ.)
  • ლითიუმის კვების ელემენტის ფორმირების შემდეგ, ბატარეის ძაბვა და სიმძლავრე მნიშვნელოვნად გაიზრდება, ამიტომ იგი დაცული უნდა იყოს. მას ასევე სჭირდება დატენვის ბალანსი, ტემპერატურა, ძაბვა და ჭარბი დენის მონიტორინგი.
  • აკუმულატორის შეფუთვა უნდა აკმაყოფილებდეს ძაბვისა და სიმძლავრის დიზაინის მოთხოვნებს.
